Der Strom von der Sonne
Der Strom von der Sonne
Über 30 Jahre sind vergangen, seit wir die ersten Solaranlagen in unser Programm aufgenommen haben. Viele tausend Anlagen wurden seither auf Reisemobilen und Wohnwagen integriert und ständig wurden neue Bauteile entwickelt. Die aufklebbare Halterung sowie die Dachdurchführung wurden von uns erdacht und gebaut. Kopiert wurden wir oft, aber die Original-Solaranlage kam immer von BÜTTNER ELEKTRONIK. Fernsehteams mit ihren Expeditionsfahrzeugen waren ebenso monatelang mit unseren Systemen bei extremen Temperaturen unterwegs, wie Segler rund um den Globus. Gut zu wissen ist allemal, dass die Anlagen auch unter erschwerten Bedingungen zuverlässig arbeiten, aber im Regelfall werden doch Reisefahrzeuge für weit weniger spektakuläre Reisen ausgerüstet. Für einige Tage Power für die Toskana Rundfahrt, oder wenn mal wieder kein Strom am günstigen Stellplatz vorhanden ist, aber man doch noch etwas bleiben möchte ohne im Dunklen zu sitzen.
Solarstrom wird lautlos erzeugt, ist überall kostenlos verfügbar und somit die innovative und cleverste Stromlösung für mobile Einsätze.

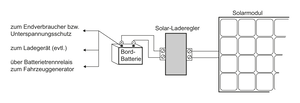

Aufbau und Funktion einer Solaranlage
Aufbau und Funktion einer Solaranlage

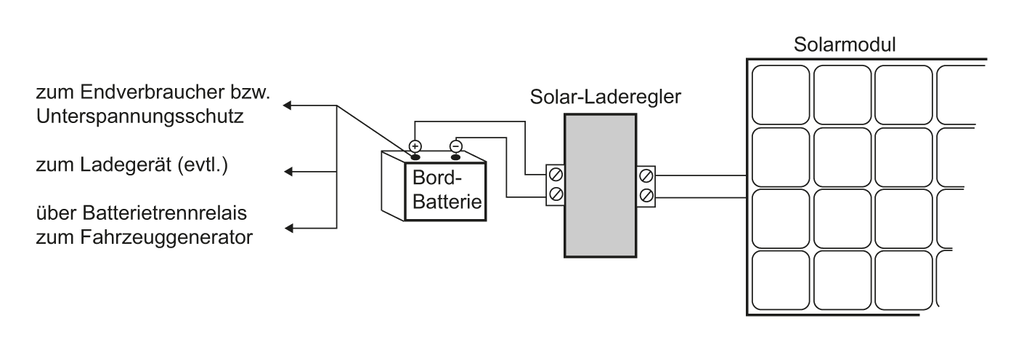

Grundsätzlich besteht eine Solaranlage aus einem oder mehreren Solarmodulen auf dem Dach und einer Regelung, die im Innenraum sitzt. Bei Lichteinstrahlung gibt dann die Solaranlage über die Regelung elektrischen Strom ab. Es handelt sich hierbei um Gleichstrom in 12 oder 24 Volt. Dieser Strom wird von der Bordbatterie solange aufgenommen bis die Regelung erkennt, dass die Batterie/n vollgeladen ist/sind und daraufhin die Verbindung unterbricht. Die Solaranlage funktioniert sozusagen wie ein herkömmliches Batterie-Ladegerät – nur ohne Netzanschluss. Die Regelung sorgt dafür, dass die Batterie/n immer optimal geladen, aber nicht überladen wird/werden und stellt sicher, dass kein Strom zu den Solarmodulen während Dunkelphasen zurück?ießen kann. Bei Anlagen (Reisemobil, Boot), wo im Standbetrieb zwei getrennte Batteriesysteme (Start- und Bordversorgung) vorgesehen sind, wird die Solaranlage normalerweise auf die Bordbatterie angeschlossen und die Startbatterie über die Regelung mit überschüssigem Strom mit versorgt. Übrigens bleiben alle anderen Ladevorrichtungen (Lichtmaschine, 230 V-Ladegerät usw.) ebenfalls wie bisher an der/den Batterie/n angeschlossen. Die Solaranlage wird immer nur als zusätzliche Lademöglichkeit dazugeklemmt.
Spezialfall Caravan: Viele Wohnwagen besitzen keine eigene Bordbatterie, da die Bordversorgung entweder über das Zugfahrzeug oder über ein 230 V-Vorschaltgerät mit 12 V-Ausgang mitversorgt wird. Ist eine Solar-Anlage vorgesehen, muss im Gegensatz zu den oben beschriebenen Anlagen eine Bordbatterie eingebaut werden. Diese sorgt dann dafür, dass der erzeugte Strom bis zum Gebrauch gespeichert wird.
Welches Modul für welchen Einsatz?
Welches Modul für welchen Einsatz?
Bei den für Freizeitfahrzeuge interessanten Solarmodulen unterscheidet man zwischen amorpher und kristalliner Zelltechnologie. Amorphe Zellen (in Taschenrechnern usw.) besitzen den geringsten Wirkungsgrad. Sie altern recht schnell, können dafür aber ?exibel hergestellt werden. Dieser Vorteil muss allerdings durch einen hohen Preis erkauft werden.
Wer auf flexiblen Einsatz verzichten kann und Preis-/Leistungverhältnis sowie Haltbarkeit mit kristallinen Zellen vergleicht, wird feststellen, dass amorphe Zellen nicht rentabel sind. Bei den kristallinen Zellen unterscheidet man zwischen Monokristallin, Polykristallin sowie CIS-Technologie. Mono- kristalline Zellen weisen die größte Felderfahrung auf, verfügen über einen sehr hohen Wirkungsgrad und sind damit Spitzenreiter im direkten Preis-/Leistungsvergleich. Bei den ebenfalls kristallinen CIS-Solarmodulen sind nicht einzelne quadratische Zellen verbaut, sondern diese in Längsstreifentechnologie realisiert. CIS-Module sind zwar etwas teurer als poly- bzw. monokristalline Module, haben jedoch Ertragsvorteile. Diese machen sich vor allem dann bemerkbar, wenn das Solarmodul teilweise abgeschattet wird. Leider lässt sich das auch nicht verhindern. Abgesehen von fest verbauten Schattenspendern, wie SAT-Schüssel oder Dachbox, wird das Reisemobil gerade bei Sonnenschein sehr oft unter Bäumen platziert. Somit trifft nur ein Teil der Sonneneinstrahlung auf das Modul was bei den klassischen Solarmodulen (Mono- und Polykristallin) dazu führt, dass die Solarleistung bei 30 %-iger Abschattung fast vollständig ausfällt. Im Vorteil sind hier ganz klar CIS-Solarmodule. Diese bringen bei 50 %-iger Abschattung immer noch knapp die Hälfte ihrer Gesamtleistung.
Erhebliche Leistungsvorteile ergeben sich auch bei Verwendung 72-zelliger BLACK LINEStandardmodule. Denn nach den Erfahrungen und positiven Testergebnissen sind ab sofort alle Module dieser Baureihe 72-zellig ausgerüstet – ein technischer Mehraufwand (Standardmodule verfügen in der Regel nur über 36 Zellen), der jedoch laut Testbericht auch bei ungünstigen Wetterverhältnissen einen Mehrertrag möglich macht.
Was leistet ein Solarmodul ?
Was leistet ein Solarmodul ?
Aus Erfahrung lässt sich sagen, dass man bei einem 60 Watt-Modul (Wp) von einer mittleren Tagesleistung zwischen Frühjahr und Herbst bei gutem Wetter von etwa 16 Ah (90 W ca. 23 Ah / 120 W ca. 33 Ah) ausgehen kann. CIS und 72-zellige Module bringen in den ertragsschwächeren Monaten bis zu 25 Prozent an Mehrleistung. Im Sommer kann der Maximalwert, abhängig von der Sonnenscheindauer, auf 20 bis 25 Ah ansteigen. Die Leistung lässt sich durch Parallelschalten mehrerer Module steigern. Die meisten Solarmodule sind für 12 Volt-Anlagen konzipiert. Bei 24 Volt-Anlagen werden einfach zwei Module in Reihe geschaltet.
Anzahl der Solarmodule
Anzahl der Solarmodule
Die Anzahl der benötigten Module ist vom täglichen Strombedarf abhängig. Optimal ist, wenn sich im Tagesverlauf ein voller Ladezustand der Batterie einstellt. Selbst wenn mit einem Solarmodul nicht alle Verbraucher vollständig ausgeglichen werden können, wird die Standzeit doch erheblich verlängert. Berechnen Sie am besten selbst, welche Verbraucher wie lange im Einsatz sind und ausgeglichen werden können.

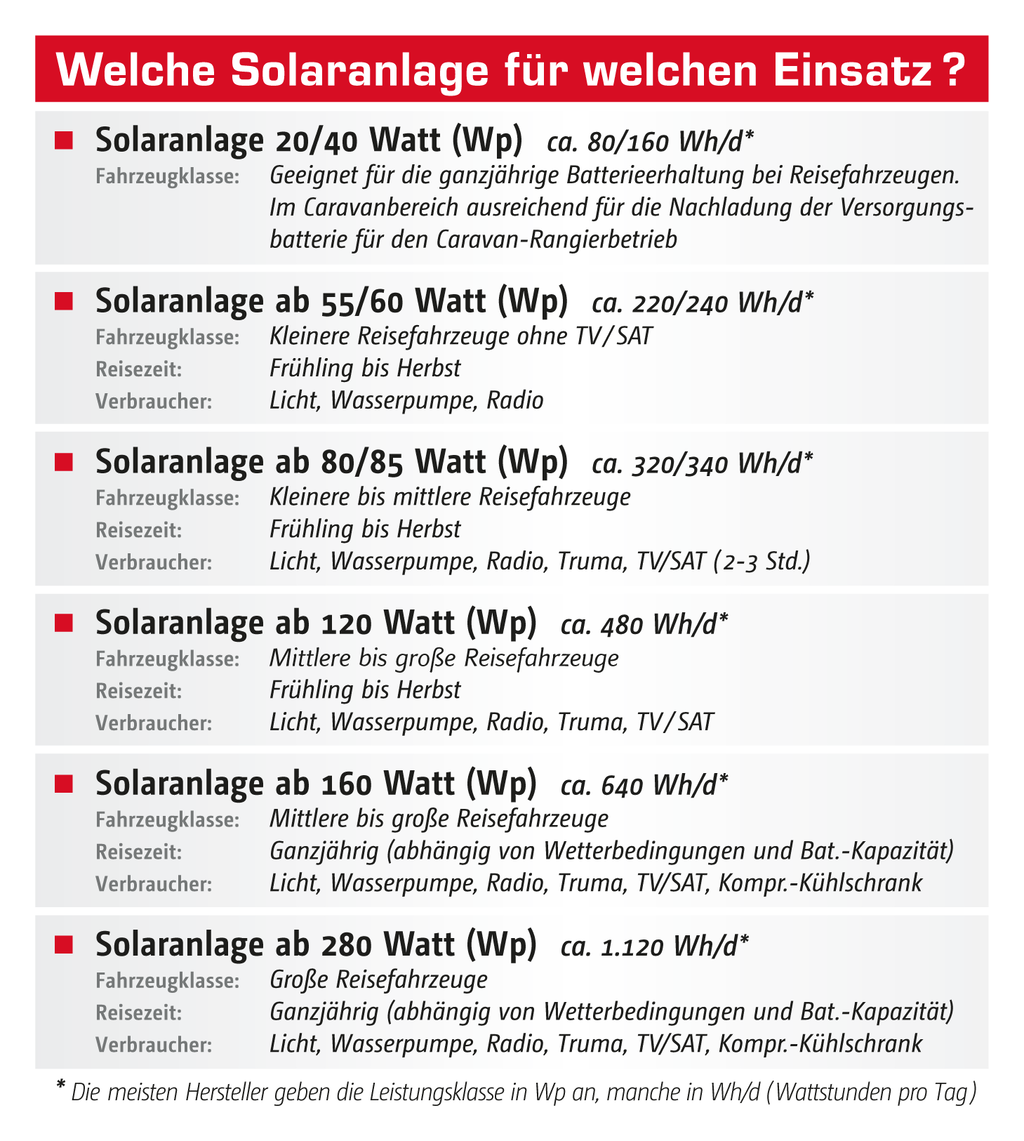

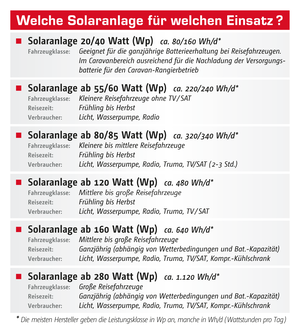

Größe der Solaranlage
Größe der Solaranlage
Für die ganzjährige Batterieerhaltung kann bereits ein Solarmodul mit 20 Watt (Wp) ausreichen. Erhaltung bedeutet, dass alle Bordverbraucher ausgeschaltet sind, und lediglich minimale Stromverbraucher die nicht abgeschaltet werden können, (Wasserventil von Truma oder Stand-by-Verluste durch Alarmanlagen oder Wegfahrsperren) auszugleichen sind. Das 20 Watt-Modul sorgt dann dafür, dass die Batterien auch über längere Standzeiten vollgeladen bleiben.
Wer nicht nur die Batterie erhalten, sondern im Standbetrieb auch den Verbrauch der Bordverbraucher ausgleichen will, muss in jedem Fall zu höheren Leistungen greifen. Als Standardanlage hat sich die BLACK LINE mit 110 Wp Leistung etabliert. Dieses Solarmodul hat bei kompakten Abmessungen bereits eine hohe Leistungsdichte, um alle Standardverbraucher an Bord zu versorgen. Wer oft im Frühjahr oder Herbst unterwegs ist oder einen Wechselrichter für Föhn oder Kaffeemaschine betreibt, der ist mit einer Komplettanlage mit 2 x 110 Wp bestens bedient.
Montage des Solarmoduls
Montage des Solarmoduls
Sonneneinstrahlung und Außentemperatur, sinkt automatisch die abgegebene Leistung.Deshalb sollte vermieden werden, Standard oder CIS-Module, direkt (ohne Unterlüftung) auf das Dach aufzukleben.
Gerade bei Reisemobilen oder Caravans ist dies wichtig, da unter der Dachhaut zumeist eine Isolierung vorgesehen ist, die zusätzlich verhindert, dass Wärme abgeführt wird.
Wer bei Reisefahrzeugen Einfahrtshöhen beachten muss und dadurch keine Aufbaumodule verwenden kann, setzt Flach-Module ein, die direkt aufgeklebt werden können.

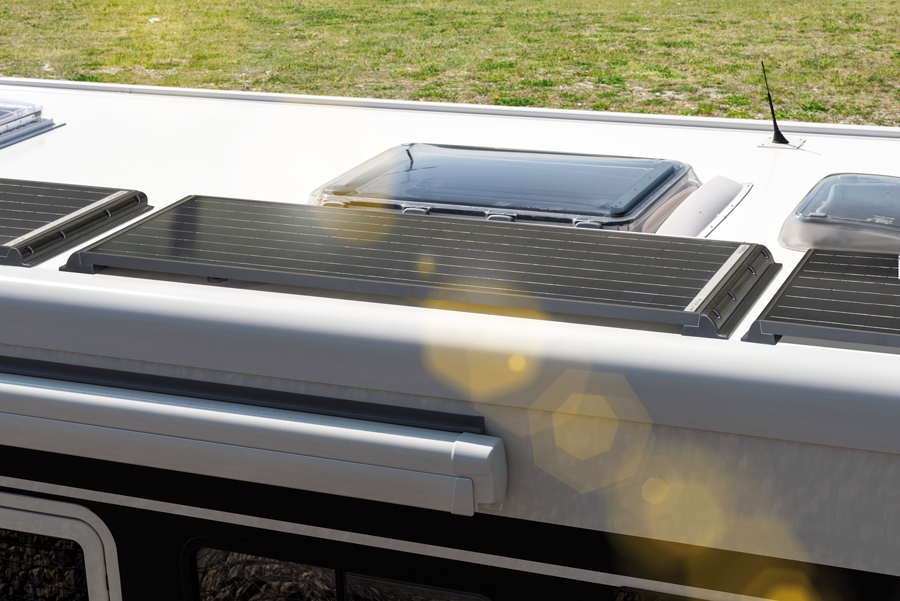

Ansonsten empfehlen sich Standardmodule mit Gehäuserahmen. Diese sind durch hohe Fertigungsstückzahlen preisgünstiger und haben auch eine höhere Leistungsgarantie. Für diese Standardmodule bieten wir formschöne Halterungen mit optimaler Unterlüftung und aerodynamischer Form an. Sie sind ebenfalls aufklebbar (wer bohrt schon gerne Löcher ins Dach) und darauf werden dann die Solarmodule verschraubt.
Komplett tragen die Halterungen mit montiertem Solarmodul nur etwa sieben Zentimeter auf, liegen also immer noch tiefer als jede handelsübliche Dachhaube.
Da die Module auch wieder einfach von der Halterung demontiert werden können, lassen sie sich bei einem Fahrzeugwechsel einfach weiter verwenden.
Solarmodule direkt aufkleben
Solarmodule direkt aufkleben
Bei Aufstell- oder Hochdächern werden Solarmodule erfahrungsgemäß direkt auf die Dachoberfläche geklebt. Ebenso bei Reisemobilen oder im Marinebereich wo die Solarmodule begehbar sein sollen oder müssen. Hierbei gilt zu beachten, dass die Solarmodule von sehr hoher Qualität sind, da einmal verklebte Module sich nur schwer bzw. ohne Schaden am Dach überhaupt nicht mehr entfernen lassen. Auch sollten die integrierten Zellen mit speziellen Zellverbindern ausgestattet sein, da die Temperatur sehr hoch ansteigt.
Aus diesem Grund müssen auch sehr hochwertige Einzelzellen verwendet werden um ein Abfallen der Ausgangsspannung weitgehend zu verhindern. Wer sich für Solarmodule zum direkten aufkleben interessiert der findet diese hier.
Aufgrund der sehr speziellen Anforderungen an Qualität und Ausführung werden auch diese Solarmodule in Deutschland gefertigt.
Solarmodule der Sonne nachführen?
Solarmodule der Sonne nachführen?
Optimal erscheint auf den ersten Blick eine nach allen Seiten schwenkbare Halterung. Das Modul könnte immer im optimalen Winkel zur Sonne arbeiten und für gute Unterlüftung wäre ebenfalls gesorgt. Vor einigen Jahren hatten wir eine solch mechanisch nachführbare Halterung für Freizeitfahrzeuge bereits vorgestellt. Die Module waren nicht nur schwenkbar, sie konnten sogar abgenommen werden und während das Fahrzeug im Schatten stand, konnten die Module über ein Verlängerungskabel in der Sonne arbeiten.
Mehrere Gründe führten dazu, dass wir die Produktion nach einiger Zeit wieder eingestellt haben. In erster Linie hatten Messungen gezeigt, dass in der klassischen Reisesaison zwischen Frühjahr und Herbst bei planer Montage in etwa gleiche Erträge eingespeist wurden, da die Sonne sehr schnell steigt und eine Nachjustierung dann keinen praktischen Nutzen bringt. Das Nachführen der Module müsste ebenfalls im Frühjahr und Herbst ständig durchgeführt werden, doch wer will schon alle 2 bis 3 Stunden aufs Dach steigen, um dies zu tun?
Alle Besitzer von Anlagen zum Nachjustieren haben uns im Nachhinein bestätigt, dass die Anlage in den ersten Tagen nach dem Kauf voller Enthusiasmus nachgestellt wurde, die Faulheit jedoch sehr schnell gesiegt hat. Ist die Anlage in einer Richtung aufgestellt und die Sonne wandert weiter, sind die Verluste nach einigen Stunden so groß, dass wiederum die plane Montage am besten wäre.
Für völlig unsinnig halten wir Solaranlagen für Freizeitfahrzeuge, die sich nur in eine Richtung klappen lassen, in eine sogenannte Winterstellung. Hierzu sollte man sich überlegen, dass jeder sein Fahrzeug so hinstellt, dass die Tür und somit der Aufenthaltsort vor dem Mobil immer zum schönsten Platz, der besten Aussicht (See, Berg usw.) ausgerichtet ist, ganz egal, wo die Sonne ihre Bahn zieht. Um aber optimale Leistung zu erhalten, müssten Sie Ihr Fahrzeug jetzt aber immer nach dieser ausrichten, was nicht praktikabel ist und auch niemand macht. Ein weiterer Vorteil soll sein, dass Eis und Schnee von der aufgerichteten Zelle besser abgleiten können. Dass dies so leider nicht funktioniert, müsste eigentlich jedem klar sein, der im Winter sein Fahrzeug ohne Garage freikratzen muss. Von den Fahrzeugscheiben (die ja extrem schräg stehen) rutscht auch kein Eis und Schnee von alleine nach unten, warum sollte dies bei Solarmodulen anders sein?
Somit relativieren sich die Kosten einer Nachführung recht schnell und es wird eigentlich klar, dass die Mehrkosten für eine Aufstellung besser in ein etwas leistungsstärkeres oder ein zusätzliches Solarmodul investiert werden. So verhält es sich auch mit Anlagen zur vollautomatischen Ausrichtung. Sieht man einmal von den hohen Kosten ab, kann solch eine Anlage ihre Vorteile in erster Linie zwischen den Jahreszeiten Herbst und Frühling ausspielen. In der restlichen Zeit – der klassischen Reisezeit zwischen Frühjahr und Herbst – bringt ein zweites Solarmodul immer mehr Ertrag (falls der Platz dafür vorhanden ist), da sich aus einem 60 Watt- Modul eben keine 120 Watt holen lassen, egal wie optimal die Ausrichtung ist.
Solaranlage montieren
Solaranlage montieren
Sollten Sie sich für eine Komplettanlage unseres Hauses entscheiden, finden Sie eine ausführliche Montageanleitung vor. Diese ermöglicht auch dem weniger geübten Heimwerker, eine Solaranlage ohne Probleme aufzukleben und fachgerecht ans Bordnetz anzuschließen.
Alle Bauteile sind kurzschlusssicher oder durch eine Sicherung geschützt.
Wollen Sie die Anlage nicht selbst aufbauen, wird dies Ihr Fachbetrieb gerne für Sie übernehmen. Eine genaue Einbauerklärung mit vielen Bildern zum Thema finden sie auch in unserem Buch »Solarstrom im Reisemobil«
Anschluss an die Bordbatterie
Anschluss an die Bordbatterie
Man muss die Solaranlage wie ein zweites Ladegerät betrachten, das über den Solar-Laderegler einfach an die bereits vorhandene Bordbatterie angeschlossen wird. Die Ladung kann während der Fahrt weiter über die Lichtmaschine und bei Landanschluss mit 230 Volt über das serienmäßig eingebaute Ladegerät erfolgen.
Unabhängig voneinander laden diese Einrichtungen die Batterie, ohne sich gegenseitig zu beeinflussen. Es ist also unsinnig, für die Solaranlage eine separat geschaltete Batterie zu montieren.
Das Solarmodul wird einfach mit seinem Laderegler an die vorhandene Bordbatterie geklemmt, fertig! Fälschlich wird oft behauptet, dass eine Solaranlage immer nur mit einer speziellen Solarbatterie zum Einsatz kommen darf. Für ein Solarmodul ist es aber grundsätzlich egal, wohin ihr Strom weitergeleitet wird. Ob der Strom vom Solarmodul aus der Lichtmaschine, oder dem bordeigenen Ladegerät kommt, spielt für die angeschlossene Batterie keine Rolle.
Es gibt keinen guten oder schlechten Strom. Richtig ist aber, dass Bordbatterien immer einer zyklischen Belastung ausgesetzt sind. Deshalb sollten diese zyklenfest ausgelegt sein.
Fast alle namhaften Reisemobilhersteller rüsten ihre Fahrzeuge bereits ab Werk mit zyklenfesten Batterien aus.
Spezialfall Caravan: Wohnwagen besitzen nur selten ab Werk eine eigene Batterie. Wer eine Solaranlage installieren will, muss diese zusätzlich einbauen und dann die vorhandenen 12-Volt-Verbraucher (Wasserpumpe, Licht usw.) auf diese umklemmen
Solarbatterie oder Starterbatterie?
Solarbatterie oder Starterbatterie?
Wie bereits erwähnt, kann mit einer Solaranlage jede Art von Batterie, egal ob Starter-, Solar-, Hobby- oder zyklenfeste Batterie, aufgeladen werden. Normale Starterbatterien sind vom technischen Aufbau her dafür konzipiert, kurzzeitig hohe Ströme (Anlasser) abzugeben und dann, zusammen mit dem Generator, als Leistungspuffer zu dienen.
Werden Starterbatterien ständig einer zyklischen Belastung ausgesetzt, verlieren sie sehr schnell ihre ursprüngliche Speicherkapazität. Daher sind als Bordbatterie grundsätzlich, auch ohne Solaranlage, solare oder als zyklenfest ausgewiesene Akkus zu empfehlen.
Im Bereich Bordbatterien wird sehr kontrovers diskutiert; jeder hat eigene Erfahrungen gemacht, die verallgemeinert werden, ohne die unterschiedlichen Einsatzgebiete zu berücksichtigen. Diese sind aber ganz entscheidend für den zu verwendenden Batterietyp.
Denn wer nur eine 8-Watt-Lampe und eine kleine Wasserpumpe für kurze Zeit betreibt, merkt 50% Kapazitätsverlust selbst nach Jahren noch nicht, da er auch von der verbleibenden Batteriekapazität nur einen Bruchteil verbraucht.
Wer jedoch mehrere Verbraucher betreibt, für den ist es nicht unwichtig, ob die Beleuchtung in der Hälfte der Zeit ausfällt, obwohl er schwere Akkus mitschleppt.
Welche Kapazität ist notwendig?
Welche Kapazität ist notwendig?
Je größer die Kapazität (Ah) der Batterie, umso länger kann Strom entnommen werden. Ist die Größe der Batterie nicht durch Platz- oder Gewichtseinschränkungen vorbestimmt, dann sollte man immer eine höhere Kapazität anstreben.
Für das Solarmodul spielt die Batteriegröße keine Rolle. Eine kleine Batterie ist eben schneller voll als eine große, wobei in einer großen mehr Strom gespeichert und danach entnommen werden kann. Zu bedenken ist auch, dass die Lebensdauer einer Batterie stark von der Entladetiefe abhängt. Somit ergibt sich durch die Erhöhung der Kapazität nicht nur ein größerer Speichervorrat, sondern auch eine weitaus höhere Lebenserwartung.
Natürlich macht es bei der Dimensionierung keinen Sinn, mit einer leistungsstarken Solaranlage eine kleine Batterie zu laden. Denn voller als voll wird die Batterie nicht, das heißt, die Solarzelle könnte noch stundenlang die Kapazität einlagern, die Ihnen dann fehlt, wenn die Energie gebraucht wird.
Natürlich lassen sich zur Kapazitätserhöhung auch mehrere Batterien zusammenschalten.

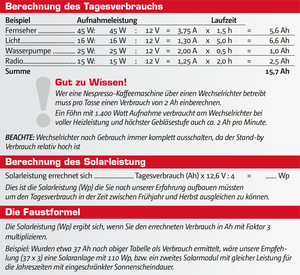

Ungefähre Berechnung:
Strombedarf ( Ah ) pro Tag x 4 = .......Ah
Diese Kapazität sollte nicht unterschritten werden. Ist im Reisemobil oder Caravan die Größe der Batterie nicht durch Platzmangel vorbestimmt, sollte eine Kapazität von etwa 100 Ah angestrebt werden.
Sind größere Verbraucher (Wechselrichter, Kompressorkühlschrank) an Bord, empfehlen wir in jedem Fall grundsätzlich die doppelte Kapazität vorzusehen.
Kühlschrank mit Solaranlage
Kühlschrank mit Solaranlage
Kühlaggregate in Reisefahrzeugen sind ab Werk in der Regel sog. Absorber Systeme (Dometic/Electrolux/Thetford). Sie arbeiten zumeist mit Gas auf 230 V und können auf 12 V umgeschaltet werden.
Diese Systeme sind im Gasbetrieb zwar relativ wirtschaftlich, haben allerdings im Strombetrieb mit 12 V einen sehr schlechten Wirkungsgrad. Der Stromverbrauch eines Absorberkühlschranks (ständig ca. 6,6 A–12 A) kann über eine Solaranlage nicht ausgeglichen werden, das Gerät muss deshalb im Standbetrieb auf Gas weiterlaufen.
Gleiches gilt für die billigen 12 V-Pelltier- Kühlschränke bzw. -boxen, mit denen gekühlt und geheizt werden kann. Große Vorteile bieten Kompressor Geräte (Coolmatic, Engel, Kissmann, Waeco), die bei 12 V einen sehr hohen Wirkungsgrad erzielen und mit Solarbetrieb ausgeglichen werden können.
Klimaanlage mit Solaranlage
Klimaanlage mit Solaranlage
Leider ist es praktisch nicht möglich, den hohen Stromverbrauch einer Kompressor-Klimaanlage über eine Solaranlage oder eine handelsübliche Brennstoffzelle auszugleichen.
Betrieben über einen Wechselrichter, entnehmen brauchbare Klimaaggregate weit über 50 A und verbrauchen somit innerhalb kürzester Zeit eine große Menge an Batteriekapazität.
Wenn überhaupt, ist dieser Stromverbrauch nur während der Fahrt auszugleichen
Solarleistung beachten
Solarleistung beachten
Vorsicht ist geboten bei den Herstellerangaben zur Leistungsabgabe eines Solarmoduls. Bei unseren Solarmodulen findet sich die Nennleistung (Wp) stets in der Modulbezeichnung wieder. Dies wird aber nicht grundsätzlich so gehandhabt.
Manche Hersteller verwenden eigene Typenbezeichnungen bzw. kennzeichnen das Modul mit der Wh/T Leistungsabgabe.Da dieser Wert ca. 4 × höher ist als der genormte Standardwert in Wp, hilft hier nur ein ganz genauer Blick in die technischen Daten. Wie gesagt, alle unsere Solarmodule sind mit dem Wp-Wert gekennzeichnet. Damit ist die Leistung klar definiert und Vergleiche zwischen den einzelnen Modulen für jeden möglich und nachvollziehbar.
Preisgünstige Solarmodule
Preisgünstige Solarmodule
Wer sich im Internet informiert, wird schnell auch Solarmodule zum Schnäppchenpreis finden – die Preisunterschiede können enorm sein!
Wie kommen diese überhaupt zustande und was ist davon zu halten?
Grundsätzlich muss erst einmal klargestellt werden, dass es sich hier fast immer um Firmen – und deren Produkte – handelt, die Lieferanten für die Netzeinspeisung (sprich Hausanlagen) sind. Durch die fallende Einspeisevergütung blieb den Herstellern nichts anderes übrig als die Preise immer weiter zu senken, um überhaupt verkaufen zu können. Um den Preisverfall einigermaßen zu kompensieren, mussten selbst chinesische Hersteller extrem Kosten reduzieren. Und das wirkte sich letztendlich natürlich auch auf die Güte des eingesetzten Materials sowie die Verarbeitungsqualität aus – eingekauft und weiterverarbeitet wurden meist nur noch die einfachsten Basismaterialien. Abgesehen davon muss man wissen, dass die wenigsten Module für Hausanlagen über die richtige Ausgangsspannung verfügen, um damit eine Bordbatterie überhaupt richtig aufladen zu können. Wie dem auch sei, man sollte in jedem Fall sehr genau abwägen, ob ein Billigmodul die richtige Wahl ist.
Bei einem unabhängigen Test der Zeitschrift Reisemobil International hat sich jedefalls gezeigt, dass das getestete Billigmodul für den mobilen Einsatz absolut unbrauchbar war.
Ungeeignete Solarmodule
Ungeeignete Solarmodule
Bei Solarmodulen die nicht für Freizeitfahrzeuge konzipiert werden, sind abgesehen von der zumeist untauglichen Rahmenkonstruktion, auch die verwendeten Frontgläser sehr oft von minderer Qualität.

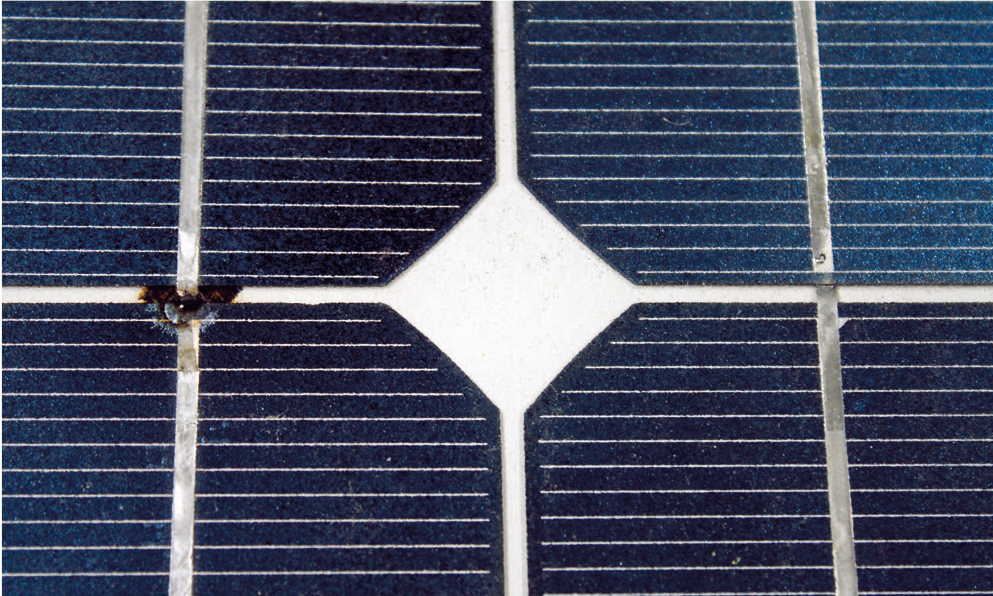

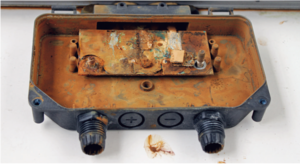

Weitaus problematischer sind aber die Anschlussdose sowie die Ausführung der Zellverbinder, also die Leiterbahn mit der die einzelnen Zellen unter Glas verbunden sind. Beide Schwachstellen führen zwangsläufig zum Totalausfall. Dringt Feuchtigkeit in die Anschlussdose, korrodieren nicht nur die verbauten Dioden, auch die Lötfahnen, die den Strom von den Zellen in die Anschlussdose leiten, werden zerstört. Somit ist das Solarmodul genauso irreparabel und ohne Funktion, wie wenn sich eine Zellverbindung innerhalb des Zellverbundes verabschiedet.
Dies passiert immer dann, wenn der Verbinder schlecht verarbeitet ist oder aus zu dünnem Material besteht. Durch die Ausdehnung der Zellen bei unterschiedlichen Temperaturen ist dieser bei Glasmodulen hoch beansprucht und bei Flachmodulen – wenn diese auch noch leicht gebogen werden – sogar extrem. Hier müssen, je nach Zelltyp, spezielle Flechtverbinder verwendet werden, ansonsten ist der Ausfall nach kürzester Betriebsdauer vorprogrammiert.
Das Praxisbuch für noch mehr Infos
Das Praxisbuch für noch mehr Infos
Das Standardwerk für alle, die sich mit dem Gedanken tragen, Solartechnik im Reisemobil oder Caravan einzusetzen. Der praktische Ratgeber beschreibt auf 120 Seiten leicht verständlich und mit vielen Bildern alles von der Konzeption bis zum Selbsteinbau der eigenen Solaranlage:
Solartechnik für Anfänger
- Was ist überhaupt Solarstrom und wie entsteht er ?
- Funktion und Aufbau einer Solaranlage im Reisemobil
- Was funktioniert nicht mit Solarstrom ?
- Welche Solaranlage soll ich nehmen ?
- Alles zur Solarregelung
- Solarzubehör
Montage von Solarmodulen
- Kleben oder schrauben auf dem Wohnmobil-Dach ?
- Dachdurchführung und Verkabelung in den Innenraum
- Solarkomplettanlagen
Batterie-Info
- Starterbatterien und zyklenfeste Bordbatterien
- Batteriekapazität kalkulieren und erhöhen
- Gelbatterie oder Nassbatterie ?
Fehlersuche an Solaranlagen
- Messung der Ladeleistung
- Überprüfung des Solarmoduls
- Messung des Kurzschluss-Stroms
Auch erhältlich bei Ihrem Fachhändler oder im Buchhandel ISBN 3-9809439-9-2
