Während Standzeiten sollten die Bordbatterien von Boot oder Reisefahrzeug in irgendeiner Form auf- bzw. nachgeladen werden.

Dies kann – wie bereits beschrieben – über eine Solaranlage oder/und über ein Ladegerät realisiert werden. Das Ladegerät sollte so angeschlossen werden, dass der Lader immer dann automatisch aktiviert und die Batterie/n aufgeladen und überwacht werden, wenn Landstrom zur Verfügung steht.

Ladegeräte gibt es viele und die Preisdifferenzen sind groß, was gilt es zu beachten?

Was man wissen sollte

Was man wissen sollte

Ladegeräte früherer Zeit waren mit Trafo und Gleichrichter ausgerüstet. Diese waren groß, schwer und haben zusätzlich ein Netzbrummen verursacht. Moderne Ladegeräte sind mit der sog. Schaltnetzteiltechnik konzipiert. Damit lässt sich eine optimale Ladung bei kompakter Bauform und geringer Wärmeentwicklung realisieren.

Vielleicht haben Sie auch schon etwas über Ladekennlinien gehört. Diese beschreiben, wie ein Lader seinen Strom an die Batterie/n weitergibt. Nicht eingehen möchten wir in dem Zusammenhang auf die einfachen und billigen Ladegeräte zum Nachladen von Starterbatterien, da diese zur Dauerladung sowieso ungeeignet sind.

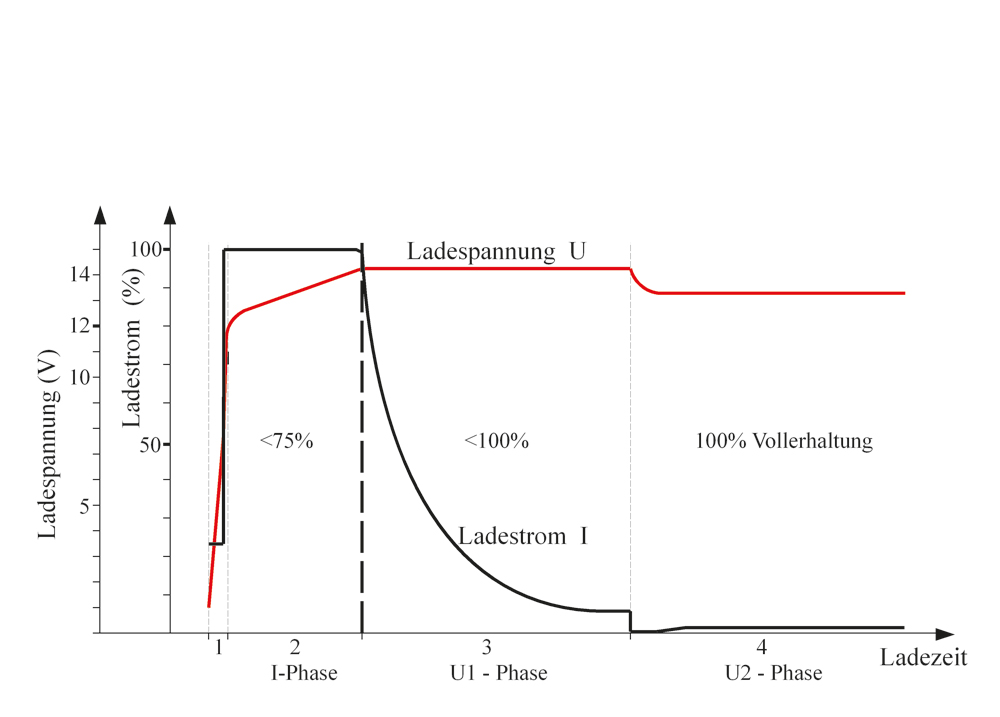

Die einfachsten Lader zur Dauerladung an Bordbatterien sind die mit W-Kennlinie. Je höher die Batteriespannung, desto kleiner der Ladestrom. Die Aufladung dauert sehr lange, da ein Laden mit dem angegebenen Ladestrom praktisch nicht erreicht werden kann. Weitaus leistungsfähiger sind die mit IU-Kennlinie bezeichneten Lader. Optimale Ladung realisiert die sogenannte IUoU-Kennline.

Der Lader arbeitet mit vollem Ladestrom bis zum Gasungspunkt, gleichzeitig wird dann die Spannung stabilisiert und der Strom langsam reduziert, bis die Vollladung erreicht ist. Danach wird auf schonende Erhaltungsladung umgeschaltet. Es werden optimale Ladezeiten erreicht und außerdem die Batterien geschont, da bei vollgeladenen Batterien die Verbraucher direkt vom Lader mit Strom (bis zur Höhe des Ladestroms) versorgt werden, bevor Strom aus der Batterie entnommen wird.

Natürlich sind alle von uns angebotenen MT Ladegeräte nur noch mit IUoU-Ladekennlinie ausgestattet.

Wieviel Leistung sollte ein Ladegerät haben ?

Wieviel Leistung sollte ein Ladegerät haben ?

Je größer die Ladeleistung des Laders – in Ampere – ist, desto schneller kann er die Batterie/n aufladen.

Sind aus einer Batterie 60 Ah entnommen, beträgt die Ladezeit mit einem 10 Ampere-Lader (IUoU) etwa 6 Stunden (10 A x 6 h = 60 Ah) und mit 20 Ampere logischerweise nur 3 Stunden (20 A x 3 h = 60 Ah).

Ist man also nur kurz am Landstrom, dann macht ein größerer Lader durchaus mehr Sinn, um am nächsten Morgen nicht mit teilgeladenen Batterien weiterfahren zu müssen.

Das eingebaute Ladegerät erscheint etwas zu schwach

Das eingebaute Ladegerät erscheint etwas zu schwach

Vor allem Reisemobile haben nicht selten einen Elektronikblock eingebaut, der nicht nur die Batterien auflädt, sondern auch noch andere Funktionen übernimmt. Oft sind diese integrierten Lader aber nur mit geringer Ladeleistung ausgestattet und können zudem aufgrund ihrer sonstigen Steuerfunktionen nicht einfach gegen einen stärkeren Lader ausgetauscht werden.

Unsere MT Lader sind daher so ausgelegt, dass sie mit jedem Lader parallel an der gleichen Bordbatterie betrieben werden können.

Haben Sie einen 8 Ampere-Lader eingebaut und setzen einen MT 1215 mit 15 A Ladestrom dazu, dann verfügen Sie über eine Gesamtladeleistung von 23 Ampere.

TECHNIK-INFO: Ladegeräte für kleines Geld ?

TECHNIK-INFO: Ladegeräte für kleines Geld ?

Immer wieder tauchen für ganz kleines Geld Ladgeräte auf, die scheinbar wahre Alleskönner sind. Laut Umverpackung wunderbar geeignet, um alle Batterietypen optimal zu laden – LCD-Anzeige – Erhaltungsladefunktion – perfekt zum Laden von AGM-, Gel- und Nassbatterien.

Wer sich etwas näher damit befasst, stellt schnell fest, dass meistens nicht einmal näher beschrieben wird, mit welcher Kennlinie überhaupt geladen wird, dass kein Temperatursensor die Ladung steuert bzw. dieser lediglich in der Ladeeinheit verbaut ist und die Ladeleistung sowieso mehr als mager ist.

Ob diese Geräte auch nur zur Ladeerhaltung taugen, muss bezweifelt werden, wenn selbst in der Bedienungsanleitung erwähnt wird: »Die Batterie nicht über einen längeren Zeitraum unbeaufsichtigt laden«.

Wie soll das funktionieren?

Kann trotz montierter Solaranlage ein Batterielader verwendet werden ?

Kann trotz montierter Solaranlage ein Batterielader verwendet werden ?

Batterien können gleichzeitig mit verschiedenen Stromquellen geladen werden. Ob der Strom parallel von Solaranlage, Batterielader und Lichtmaschine kommt, interessiert weder Batterie noch Erzeuger. Was jeder leistet, wird weitergegeben an die Batterie.

Strom ist Strom, es gibt keinen guten oder schlechten (Anm.: Angeblich gibt es gelben Strom).

Kann ich die Batterie/n auch in der Winterpause ständig am Lader betreiben?

Kann ich die Batterie/n auch in der Winterpause ständig am Lader betreiben?

Entscheiden Sie sich für einen MT Lader, dann ist dies sogar von Vorteil für die Batterie/n.

Die Elektronik ist so programmiert, dass eine automatische Batterieregenerierung in bestimmten Zeitabständen vollautomatisch aktiviert wird.

Wichtig dabei ist, dass der richtige Batterietyp (AGM-/Gel-/LiFePO4-/Nassbatterie) am Gerät eingestellt ist und der Temperatur-Sensor an der Batterie angebracht wird.

Ladung immer mit Temperatur-Sensor!

Ladung immer mit Temperatur-Sensor!

Für jeden Batterietyp gibt es unterschiedliche Lade-Kennlinien. Diese werden von den Batterie-Herstellern vorgegeben.

Bei manchen AGM- und Gelbatterien ist zu erkennen, dass die Ladeschlussspannungen nahezu identisch sind. Trotzdem ist es nicht ratsam, einfach die gleiche Kennlinie zu benutzen, da sich die Erhaltungsladungen sowie die Zeitdauer der Ladeschlussphase unterscheiden.

Diese ist bei Gelbatterien länger als bei AGM-Modellen, was sich vor allem dann negativ auswirkt, wenn die Umgebungs- bzw. die Batterietemperatur über 25° C liegt.

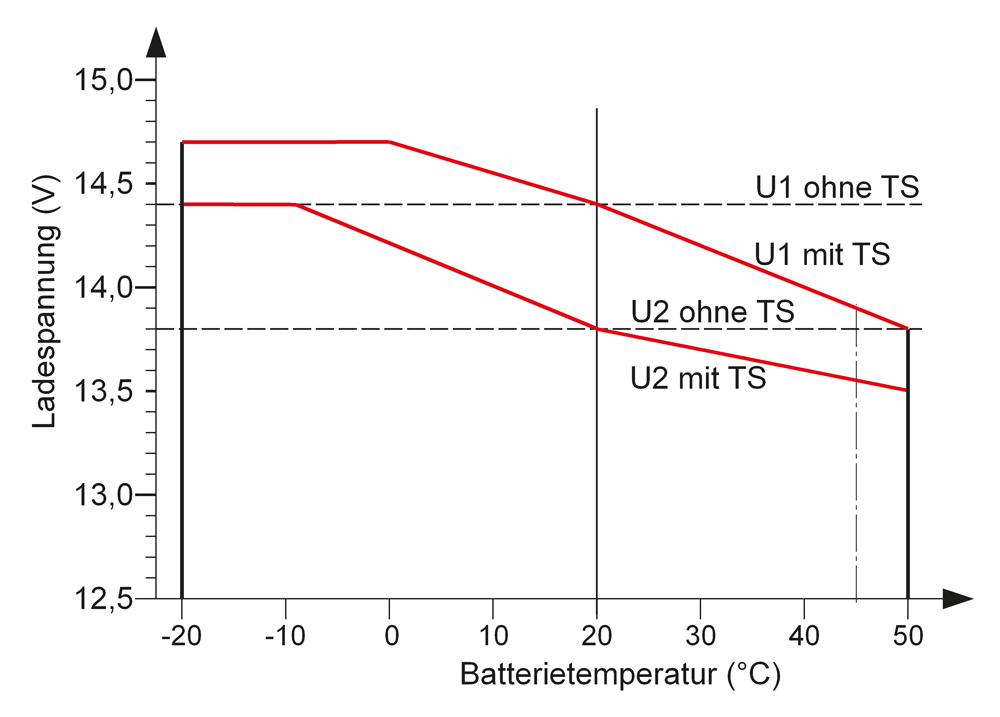

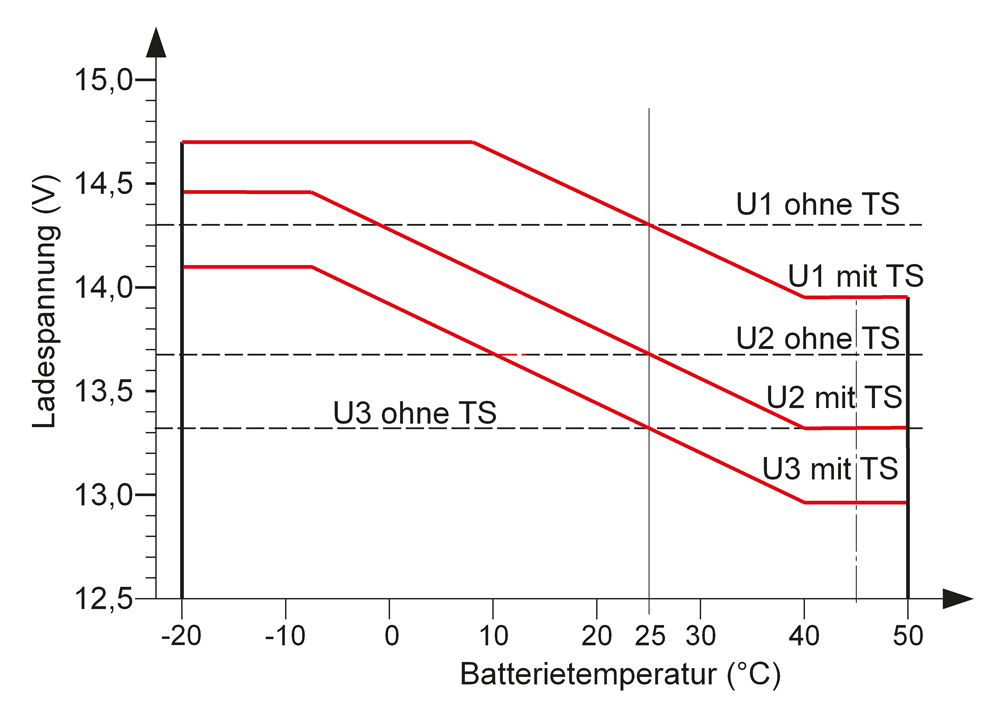

Deshalb sollte immer ein Batterietemperatur-Sensor verwendet werden. Damit – egal zu welcher Jahreszeit – alle Batterietypen optimal geladen und darüber hinaus Gelbatterien lange genug, AGM-Batterien aber nicht zu lang mit hoher Schluss-Spannung geladen werden und womöglich austrocknen.

Batterie-Kapazität und Ladeleistung erhöhen

Batterie-Kapazität und Ladeleistung erhöhen

Bei Kapazitätserweiterung ist grundsätzlich zu beachten, dass immer nur gleiche Bordbatterien parallel geschaltet werden können.

Wer also eine Flüssigsäure- oder Gelbatterie hat, muss – wenn es Alter und Batteriegröße erlauben – auch um diesen Batterietyp erweitern.

Wer seine Batterien für die Bordversorgung umstellen will, muss – wie bereits erwähnt – eine auf diesen Batterietyp abgestimmte Kennlinie einstellen.

Bei den wenigsten serienmäßig eingebauten Ladegeräten ist diese aber bereits vorgesehen, was aber nicht weiter tragisch ist: diese Ladegeräte sind nämlich erfahrungsgemäß sowieso etwas zu schwach, da sie nur für eine kleine Bordbatterie ausgelegt wurden.

Lassen Sie am besten die Bordversorgung mit dem Ladegerät einfach an Bord und montieren Sie parallel dazu einen MT Lader. Den Lader einfach ins vorhandene Stromnetz einstecken, die Ladeleitung direkt mit der Bordbatterie verbinden und den Temperaturfühler anklemmen.

Nachdem die Kennlinie auf den richtigen Batterietyp eingestellt wurde, übernimmt jetzt vollautomatisch das MT Ladegerät alles, was die alte Anlage nicht schafft.
