Solar-Laderegler-Info

... immer die optimale Batterie-Ladung

... immer die optimale Batterie-Ladung

Ein Solarmodul könnte theoretisch direkt an die vorhandene Bordbatterie angeschlossen werden. Da aber die Ausgangsspannung der Module über der Spannung einer vollgeladenen Batterie liegt, würde diese überladen und mit den angeschlossenen Verbrauchern in kürzester Zeit zerstört sein.

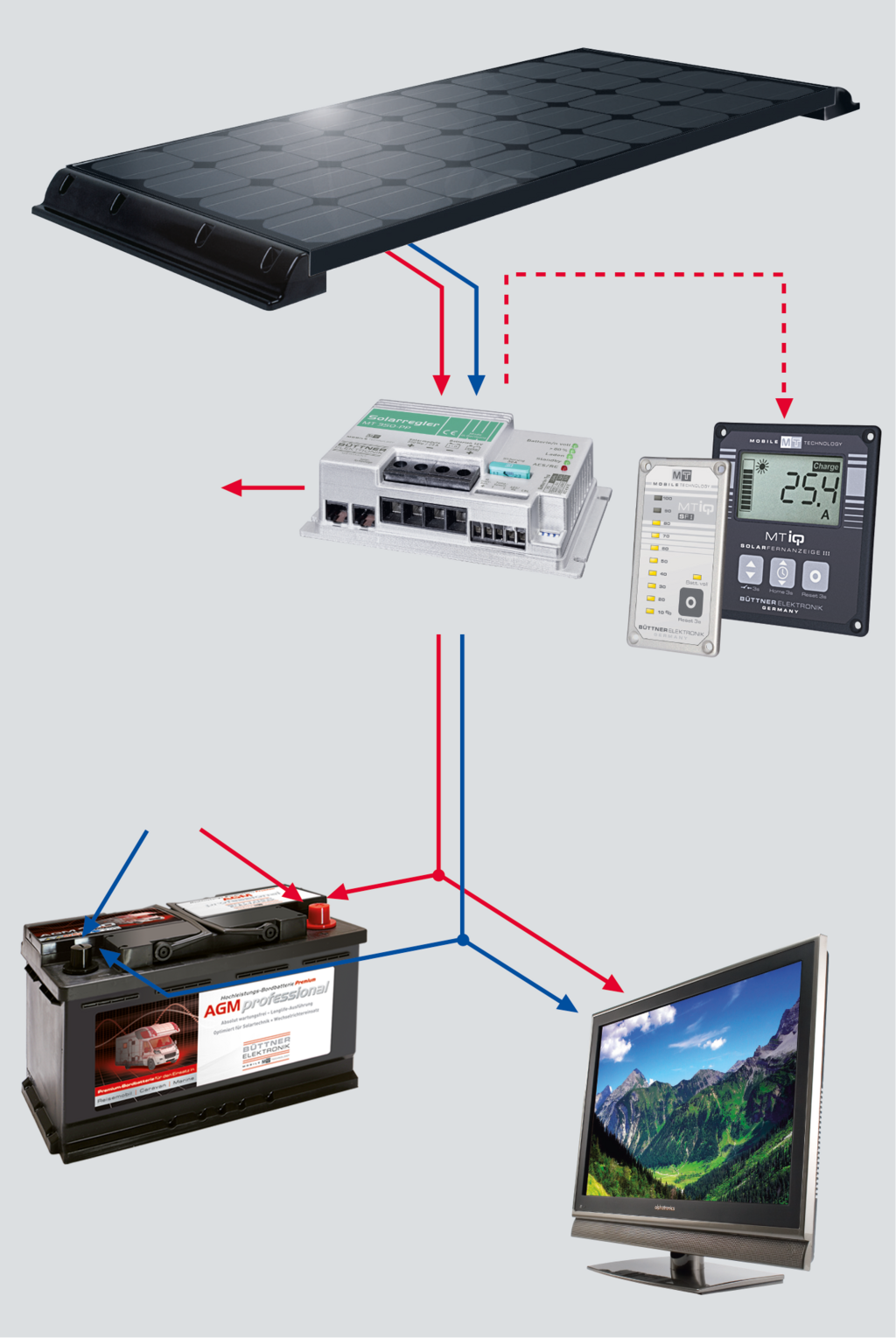

Grundfunktion eines Ladereglers

Grundfunktion eines Ladereglers

Um deshalb die sogenannte Ladeschlussspannung genau einzuhalten und um Rückströme während Nachtphasen zu vermeiden, verwendet man Laderegler, die zwischen Solarmodul und Batterie eingebaut werden.

Zudem kann der Regler über seine Elektronik ihm vorgegebene Ladekennlinien steuern, die eine optimale Batterieladung garantieren.

Rückstromsperre und Bordnetzfilter die sicherstellen, dass Solarmodul, Lichtmaschine und Ladegerät auf die gleiche Batterie angeklemmt werden können, sind bei allen von uns angebotenen Reglern Standard.

Sicher ist sicher: Qualität entscheidet!

Sicher ist sicher: Qualität entscheidet!

Laderegler sind nicht nur das wichtigste Regel- und Bindeglied zwischen Solarmodul und Batterie. Sie überwachen praktisch die komplette Bordspannung und können bei Ausfall die volle Solarmodulspannung auf alle, an der Bordbatterie angeschlossenen Verbraucher weitergeben.

Da die Arbeitsspannung der Solarmodule bei circa 17 bis 21 Volt liegt, würden die meisten Geräte (Fernseher, SAT- Receiver, Radio, Wechselrichter, usw.) durch diese Überspannung zerstört werden.

Es ist also darauf zu achten eine Solarregelung zu verwenden, die zuverlässig arbeitet und dies auch über Jahre hinweg. Wir haben uns deshalb entschieden, nicht nur die Solarmodul-Produktion, sondern auch die Entwicklung und die Herstellung der Regelung selbst in die Hand zu nehmen. So ist es auch möglich ganz speziell auf das Thema Reisemobil und deren besonderen Einsatz und Anspruch reagieren zu können und nicht auf ein Massenprodukt zurückgreifen zu müssen.

Unterschiedliche Arbeitsweisen

Unterschiedliche Arbeitsweisen

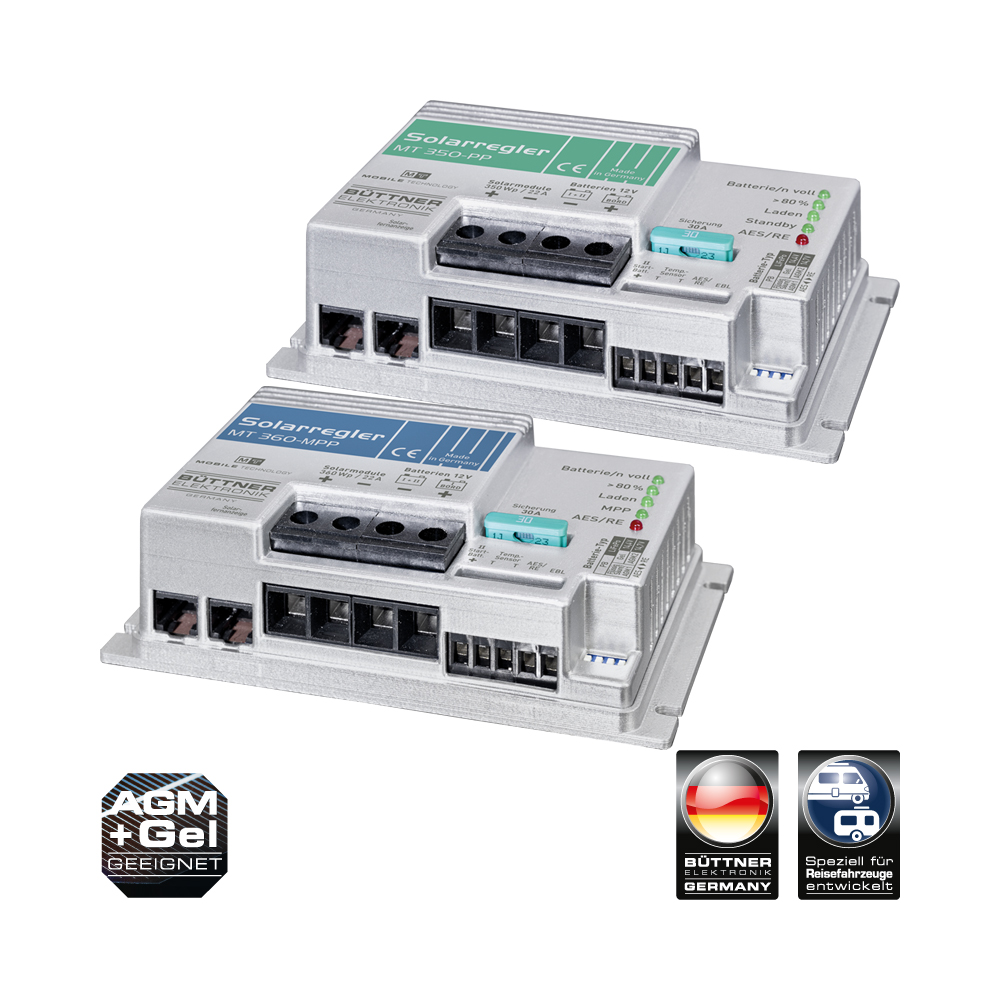

Stand der Technik sind zum einen Schaltladeregler (Shunt, Serien) und die sogenannten MPP- (MPT, PPT) Regler.

Erst genannte eignen sich optimal bei 12 V-Anlagen in Verbindung mit 36-zelligen bzw. 72-zelligen Solarmodulen sowie bei CIS-Systemen.

Diese Regler kommen bei BLACK LINE-, CIS LINE- sowie FLAT LIGHT-Solar-Komplettanlagen zum Einsatz.

Dabei zeichnen sich die MT Laderegler gegenüber einfachen Serien-Ladereglern durch einen geringeren Leistungsverlust während des Ladevorgangs aus.

MPP-Regler sind bei 12 V-Systemen immer dann im Vorteil, wenn die Spannungsdifferenz zwischen Solarmodul und Bordbatterie groß ist.

Optimale Einsatzbedingungen also für die 40-zelligen POWER LINE-Solarmodule. Da die Ausgangsspannung hier weitaus höher angesiedelt ist als etwa bei Standardmodulen, bringt diese Kombination im Verhältnis zur Fläche den höchsten Ertrag.

Laderegler für Reisemobile/Wohnmobile

Laderegler für Reisemobile/Wohnmobile

Achtung: Die meisten Solar-Laderegler am Markt sind nicht speziell für Reisefahrzeuge ausgelegt. Dies sollte aber so sein, da im mobilen Einsatz ganz andere Bedingungen vorherrschen als bei stationären Systemen.

Grundsätzlich sollte der Solarregler auf den Batterietyp (Flüssig, Gel, AGM, LiFePO4) einstellbar sein. Für die optimale Ladung ist dies genauso wichtig wie ein Temperatursensor, der an der Bordbatterie befestigt werden kann.

Auch eine automatische Umschaltung auf die Startbatterie ist äußerst sinnvoll – wenn die Bordbatterie voll geladen ist –, da Reisemobile grundsätzlich über getrennte Batterie- systeme verfügen.
